Формообразование и внешний вид объекта продиктованы, конкурсной концепцией бюро Heneghan Peng Architects. В основе архитектурного облика – параллельно сложенные друг на друга прямоугольные объемы, смещенные относительно центральной части в разные стороны. Каждый такой объем, начиная с 8-го этажа, является двухсветным выставочным пространством. Верх выступающих объемов – терраса, которая в летний сезон может служить территорией для размещения экспонатов.
Участок строительства объекта расположен в г. Москве на территории бывшего первого московского аэропорта на Ходынском поле по адресу: г. Москва, Хорошевское шоссе, владение 38А. Напротив северного фасада проектируемого здания расположен ТЦ «Авиапарк». С юга – примыкает территория бывшего Центрального аэродрома имени М.В. Фрунзе с взлетно-посадочной полосой. С северной стороны территорию огибает ул. Авиаконструктора Микояна, с запада, юга и востока – Ходынский бульвар. В непосредственной близости расположен выход из проектируемой станции метро. За относительную отметку 0.000 принята отметка чистого пола 0-го этажа, что в абсолютных отметках составляет 157.000. Участок застройки представляет собой территорию с незначительно выраженным рельефом, с колебанием отметок от 156.50 до 157.70. Проектом предлагается посадка здания с максимальным сохранением существующего рельефа. Площадка строительства расположена в пределах третьей (Ходынской) надпойменной террасы р. Москвы. Рельеф ровный, искусственно спланированный с уклоном в южном направлении. Абсолютные отметки поверхности земли 156.30 – 157.60. Общая площадь участка составляет 27 328 ±58 м2.
По функциональному назначению проектируемый объект – многофункциональный комплекс с выставочными залами, хранилищем экспонатов, мастерскими, административными помещениями, залами общественного питания и техническими помещениями, предназначенный как для специалистов, так и для широкого круга любителей искусства.
Высотная часть здания имеет семнадцать этажей габариты в плане 126х45,6 м (в осях). Высота от уровня спланированного уровня земли составляет 117,3 м. В продольном направлении с двух сторон выполняются несимметричные консольные элементы с вылетом до 35,1м и высотой до 14,4 м
Конструктивная схема высотной части — смешанный полный стальной каркас на монолитном железобетонном коробчатом стилобате.
Подземная часть здания

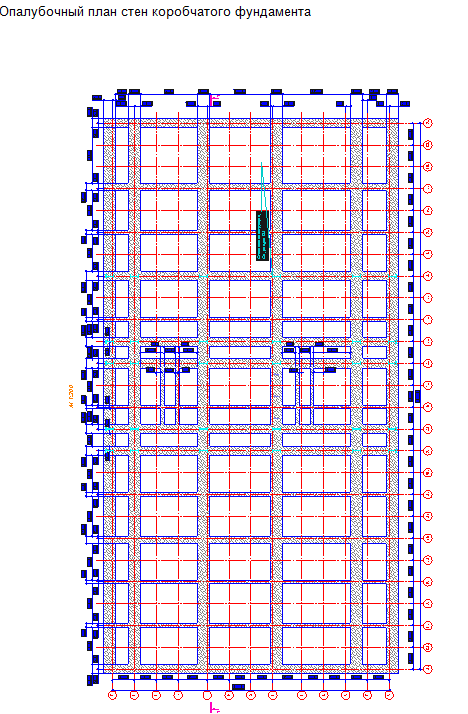

Фундаментом высотной части здания с габаритами в плане 90х45,6м по осям, служит коробчатый фундамент с поперечным и продольным расположением ребер жесткости. Толщина стен от 0,6м до 2 м в зоне опор высотной части. Общая высота фундамента 8,1 м, толщина нижней фундаментной плиты коробчатого фундамента 2м, толщина верхней фундаментной плиты коробчатого фундамента 1,4 м, высота стен – ребер жесткости – 4,7м.
Для исключения неравномерности осадок и крена фундаментной части, в связи с расположением в зоне фундамента рыхлых песков (ИГЭ -3а) Фундаментная плита устраивается на свайном основании стык свай с плитой жесткий.
В качестве свайного основания выбраны:
ж/б буронабивные сваи устраиваемые методом непрерывного шнека диаметром 800 и 1200 мм (в центре ядра) длиной 18 м с шагом 2,4 м . Отметка низа свай 129,25.
Надземная часть здания
Конструктивная схема здания: пространственный стальной каркас смешанной каркасно-связевой системы с устройством горизонтальных неизменяемых в своей плоскости дисков сталежелезобетонных перекрытий. Для совместной работы монолитного ж/б с конструкцией основного каркаса предусмотрены стад-болты

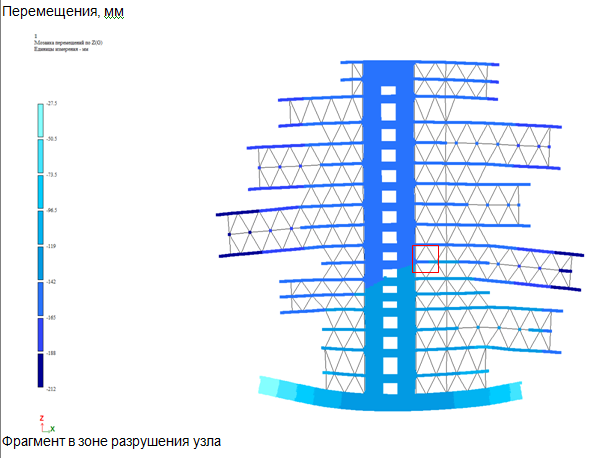

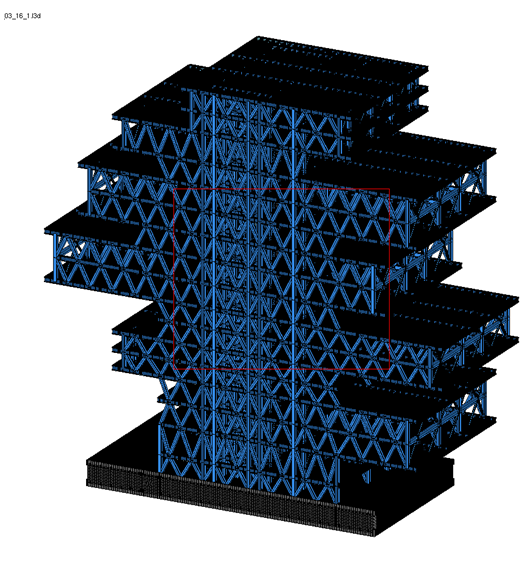

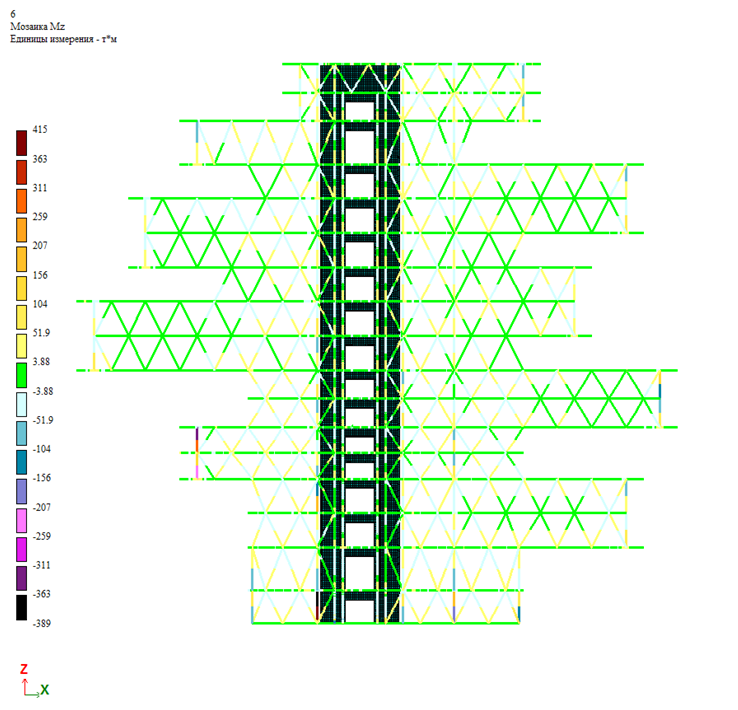

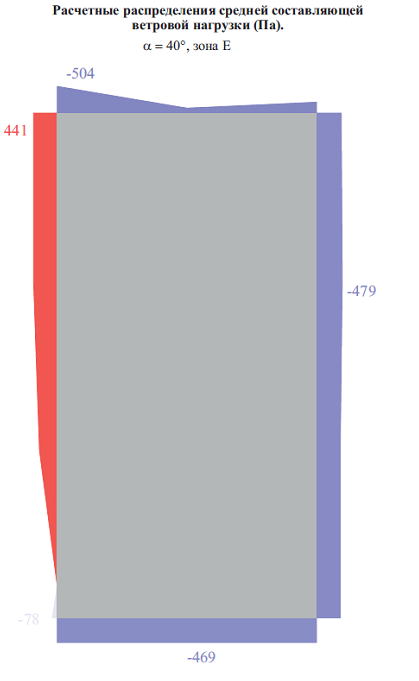

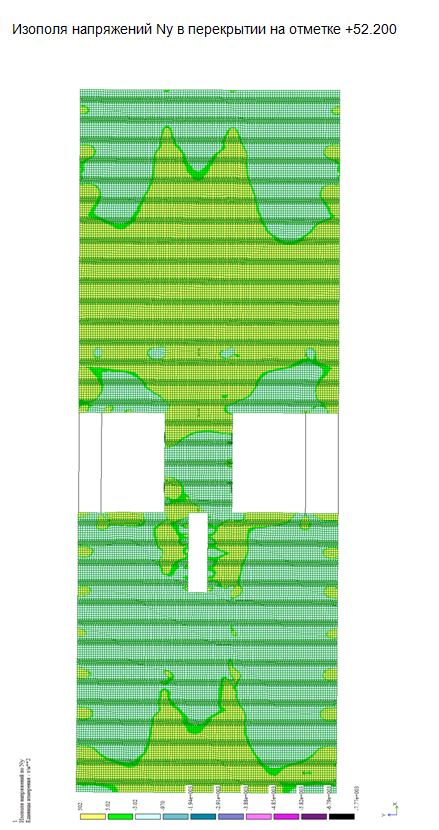

Пространственная расчетная схема разработана в соответствии с конструктивными особенностями проектируемого объекта. Расчетная схема здания представляет собой пространственную конечно–элементную модель с применением стержневых и пластинчатых конечных элементов. Также при составлении схемы учтены узловые сопряжения конструкций (шарниры) и граничные условия (опоры) в соответствии с инженерно–геологическими условиями площадки строительства.

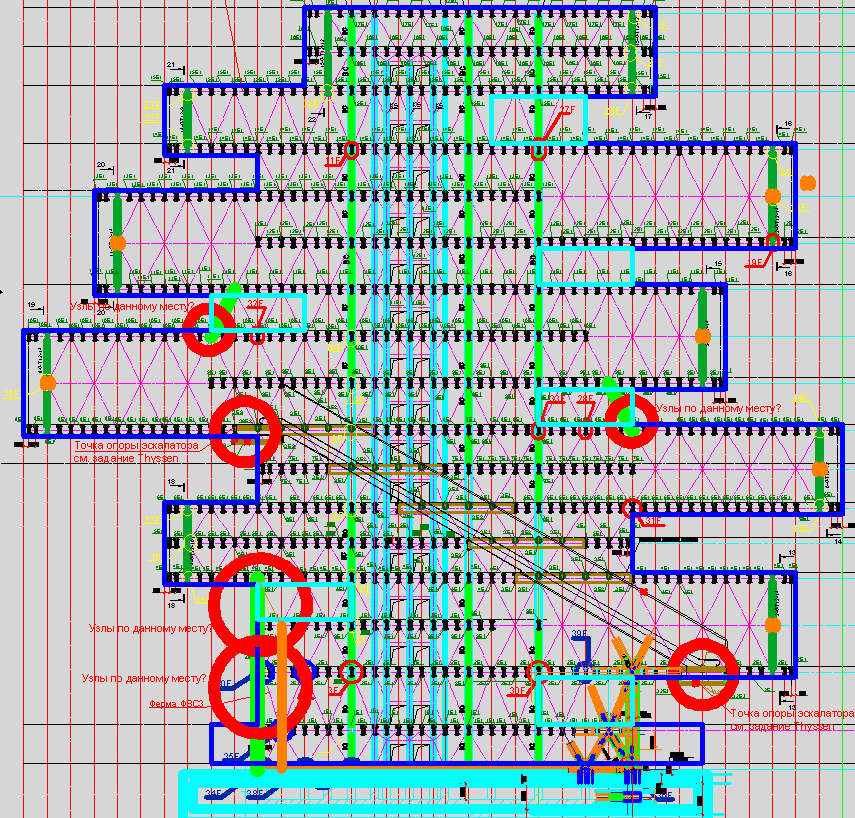

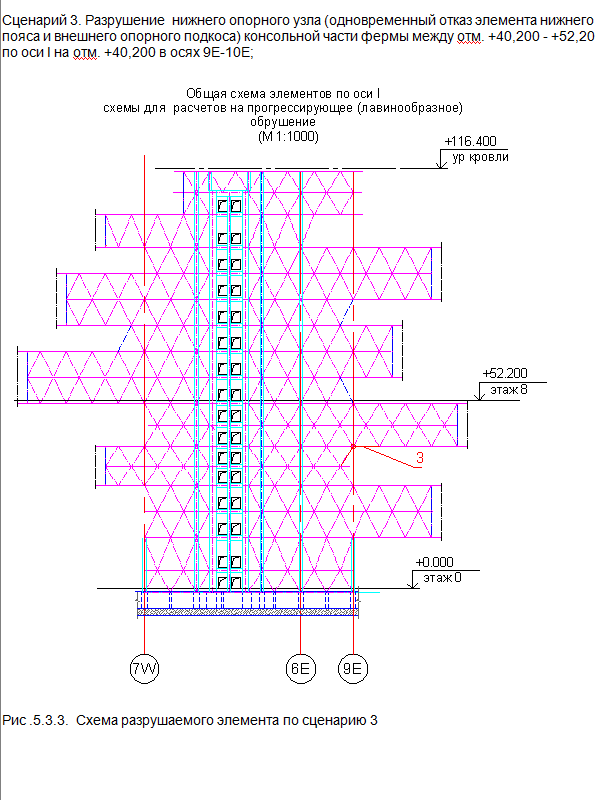

Основными несущими элементами здания являются четыре пространственные фермы расположенные по осям А, I, F,M несущими элементами ферм являются сварные двутавровые балки.

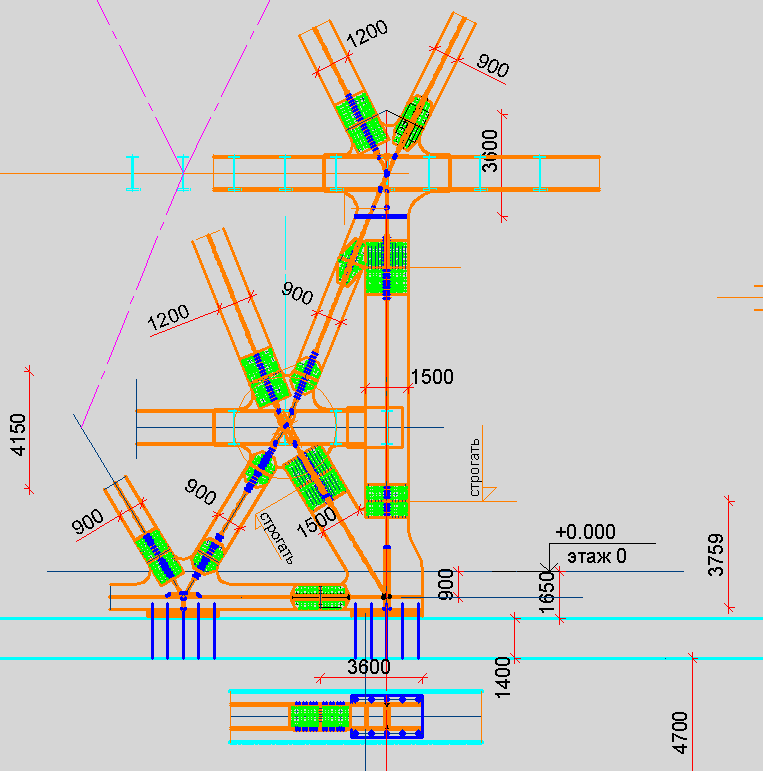

Стойки и раскосы главных ферм выполняются из сварного двутавра с габаритами 900х900 мм толщина полок 50мм, стенки 50мм. Опорные раскосы выполняются также из сварных двутавров сечением 900х1500(h)мм. Основные пояса фермы выполняются из сварных двутавров сечением 900х1200(h), толщина полок 50 мм стенки 50мм. Стыки выполняются на высокопрочных болтах М36.
Для обеспечения пространственной устойчивости из плоскости здания, также вводятся торцевые фермы на консолях и треугольные связи, фермы выполняются из сварных двутавров сечением 400х1200(h). Треугольные связи выполняются в виде крестового сварного сечения 600х600 с толщиной стенки 40 мм. Перекрытия в здании сталежелезобетонные. Балки перекрытия выполнены из сварных двутавров сечением 400х1200(h)мм, шаг балок 1800 мм.
В осях 2W -2E для главных ферм ФВС -2 и ФВС-3 по оси I и F в целях обеспечения прохода в лифтовые узлы убраны раскосы и выполнены колонны и ригели коробчатого сечения с габаритами : колонны (К-7) 1800х900 с толщиной стенки 30 мм. Балки (ПФ-У) 1850х900 толщина стенки 50 мм из стали С440 категории 3
Соединение балок с основными фермами каркаса – жесткое на высокопрочных болтах М30, включение ж/б плиты перекрытия в совместную работу со стальными балками перекрытий выполняется с помощью гибких упоров (стад-болты), крепление упоров (стад-болтов) выполняется на электросварке
Все конструкции основного каркаса выполняются из стали марки С440 категории 3 по ГОСТ 27772-88, за исключением балок перекрытий, сталь балок перекрытий С345 категории 3 по ГОСТ 27772-88. Соединение элементов конструкции болтовое фрикционное на высокопрочных болтах диаметром 30 и 36 мм марка стали болта 30Х3МФ. В опорных элементах усилия передаются через фрезерованные торцы элементов. Блоки узлов выполняются на заводе изготовителе, габаритные размеры узлов 3600х4100мм, что не превышает транспортного габарита и может перевозиться железнодорожным и автомобильным транспортом.
